ワイヤーホース
耐内圧力・耐外圧力ともにすぐれたケミフレックスをはじめ、高度のフレキシビリティを有するNCフレックスA型、軽量で取り扱いが容易なNCフレックスB型まで。軟質塩化ビニルに鋼線を螺旋状に配した、耐圧ビニルホースです。
ケミフレックス

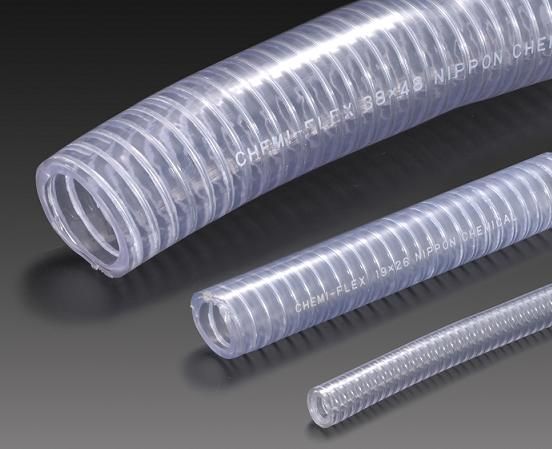

 ホース写真 |

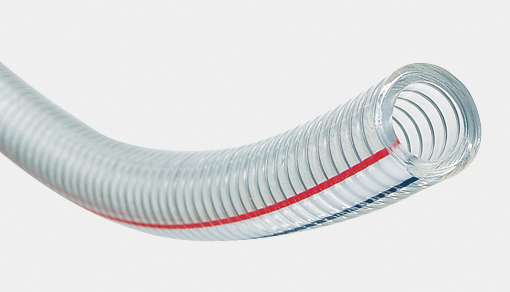

 ホース写真 |
特徴
- 耐圧力に富んでいます。
- 耐外圧性を有します。
- 透明度がよく、流体の透視が容易です。
- 耐油・耐薬品性に優れています。
- 流量が多くとれます。（内面が滑らかなため、流体に対する抵抗が小さい）
- 柔軟性に富んでいます。（普通のブレード管より多少曲げ半径が大きい）
- 軽量です。（ゴム、金属管に比べて1/4～1/5です）
- 溶着連続整形されていますので剥離トラブルがありません。（15mm～50mm）
- 食品衛生法（厚生省告示第20号）に合格。
（但し、Nヘプタン項は除く。また、塩化ビニル特有の臭いが移ることがあります。）
用途
- 各種工作機械送油用
- 各種粉体に圧送用
- 防蝕、保護、地中埋設管用
寸法及び物性
| 呼称内径 （mm） |
外径 (mm） |
定尺 (m） |
使用圧力 MPA(kg/c㎡) |
標準重量 (kg/1巻) |
|---|---|---|---|---|
| 4 | 9 | 50 | 1.0(10)以下 | 3.8 |
| 6 | 11 | 5.0 | ||
| 8 | 13.5 | 0.9(9)以下 | 6.9 | |
| 9 | 15 | 8.2 | ||
| 10 | 16 | 0.8(8)以下 | 8.7 | |
| 12 | 18 | 11.1 | ||
| 15 | 22 | 0.6(6)以下 | 16.1 | |
| 19 | 26 | 19.1 | ||
| 25 | 33 | 0.5(5)以下 | 26.7 | |
| 32 | 41 | 40 | 29.0 | |
| 38 | 48 | 39.3 | ||
| 50 | 62 | 0.4(4)以下 | 58.7 | |
| 63 | 80 | 20 | 53.2 | |
| 75 | 92 | 0.3(3)以下 | 62.2 | |
| 90 | 108 | 10・20 | 38.1・76.2 | |
| 100 | 118 | 42.0・84.0 |
